            組態王軟件與S7-1200 無線MODBUS通信方案

            發布時間:2019-12-25瀏覽次數:3431 次

            組態王軟件與S7-1200

            無線MODBUS通信方案

            本方案是組態軟件與西門子 S7-1200進行無線 MODBUS 通信的實現方法。此方案可以作為西門子 S7-1200與組態軟件的無線 MODBUS 通信實例。在本方案中采用了西門子PLC專用無線通訊終端——DTD434MC,作為實現無線通訊的硬件設備

            一、方案概述

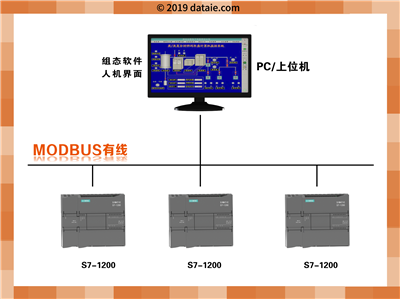

            1.有線 MODBUS 網絡

            組態王配置為標準 MODBUS 主站,西門子 PLC 使用 MODBUS 庫文件配置為 MODBUS 從站,使用簡單方便,不必深入理解 MODBUS 協議細節,即可完成通信。在本方案的基礎上可以進一步對實際應用進行擴展。


            2.無 MODBUS 網絡

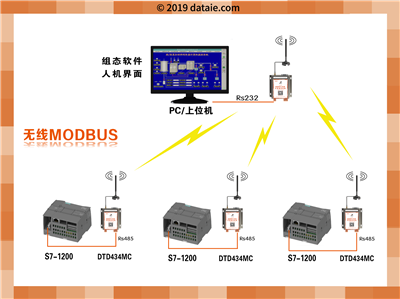

            通過西安達泰電子 DTD434MCC 方便實現無線 MODBUS 網絡,無需更改網絡參數直接替換有線連接。


            二、組態王實現MODBUS主站

            試驗設備及其接線



            組態軟件:組態王 6.55

            DTD434MC

            Rs232延長線

            1. DTD434M與電腦接線

               Rs232延長線,兩端分別連接無線通訊終端和電腦的Rs232接口。

            2.新建組態王工程

            打開組態王工程管理器,菜單欄點擊搜索,彈出新建工程向導對話框,點擊所要用的工程,如S7-1200與組態王,點擊下一步完成,新建工程被添加到工程管理中。如下圖所示:


            三、S7-1200實現MODBUS從站

            1.設備接線

            用西門子PLC專用Rs485線,紅線接入無線通訊終端的A+接口;黑線接入無線通訊終端的B-接口;串口與S7-1200的串口連接。

            2.創建設備

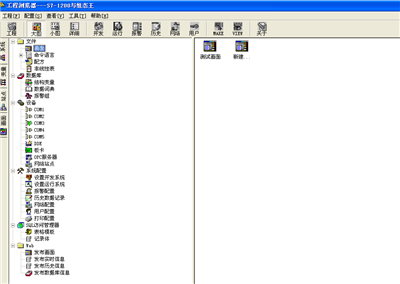

            圖片4.png擊工程管理器中新建的工程,進入工程瀏覽器界面,選擇工程瀏覽器中的設備

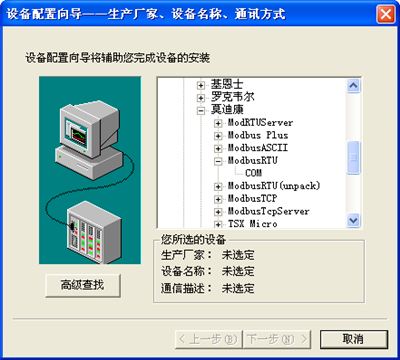

            COM1新建進入設備配置向導,選擇 PLC莫迪康ModbusRTUCOM



            點擊下一步,給設備命名,如DTD434,繼續點擊下一步,選擇計算機串口

            我的電腦右擊屬性硬件設備管理器端口 ,如下圖所示;

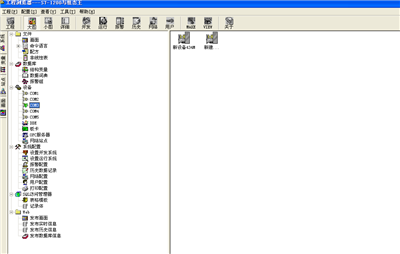

            如本機串口使用 COM3,繼續下一步選擇 DTD434從站站號,如 2#,繼續下一步,創建設備完成,在設備區顯示新建的 DTD434 設備,如下圖所示:

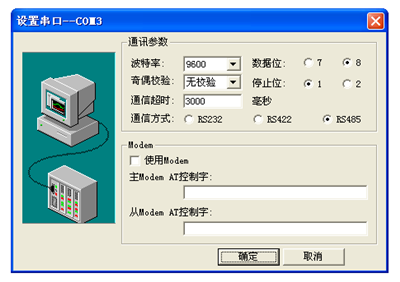

            點擊串口3 更改與之對應的參數;波特率9600,數據位8,停止1,無校驗 ,

             通   訊方式RS485如下圖所示;



            3.運行工程

            左擊圖片8.png雙擊 圖片9.png進入測試畫面,如下圖所示;

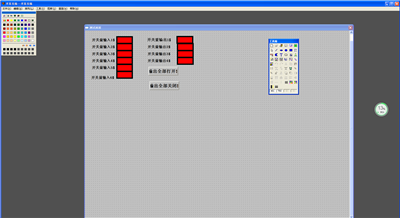

            點擊測試畫面,調節里面的的參數,如下圖所示;

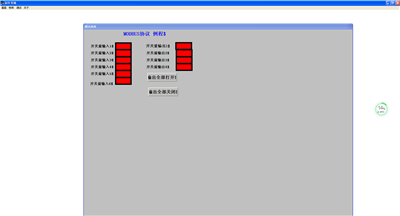

            點擊文件切換到 View 點擊確認進入如下運行畫面;



            四、通訊測試



            分別點擊開關量輸出1,2,3,4開關如下圖所示;

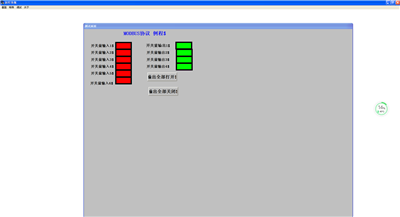

            打開后開關量輸出則為綠色如下圖所示;



            每打開一路開關量,與之相對應的S7-1200上的DO指示綠燈亮起,每關閉一路開關量,與之相對應的S7-1200上的DO指示綠燈熄滅,則通訊正常。變量與畫面進行變量映射組態軟件與西門子S7-1200有線通訊建立完成。

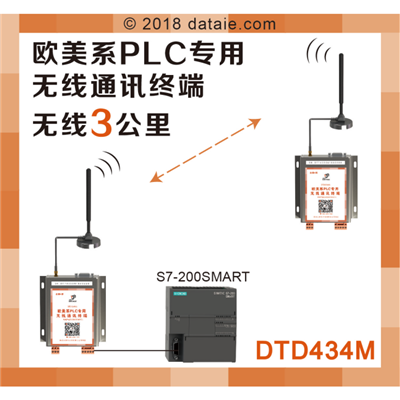

            四、歐美系PLC專用無線通訊終端——DTD434MC

            圖片15.png達泰4系無線數據通訊終端DTD434MC,內嵌RS232/RS485雙接口,可以直接替代RS232/RS485等傳統有線方案,無需編程。DTD434MC能與西門子PLC、組態軟件、人機界面、觸摸屏、測控終端等工控產品組成無線測控網絡,實現西門子無線PPI協議、無線MODBUS協議的組態,為工業測控領域提供了中短距離無線通訊的簡單高效解決方案。大大縮短工程項目時間,徹底解決有線方案施工繁瑣、設備后期維護成本高等難題,并且在后期也不會產生運行費用。

              :

             直接代替有線RS485方案,實現無線組網通訊;

             全數字無線加密方式,保證數據安全可靠;

             直流9~24V寬電源電壓供電,平均工作電流小于50mA

             精美鋁合金外殼:120×105×30mm4個條形安裝固定孔

             通信接口:RS232/RS485

             傳輸距離:10KM范圍內可選;

             支持標準串口協議:Modbus RTU協議、PPI協議。





            掃描二維碼關注“PLC無線通訊方案” DTD110HF 你想要的工業無線通訊方案都能找到
