            【圖文詳解】PLC常用電路

            發布時間:2014-09-12瀏覽次數:9348 次

            以下以圖解方式講解常用:繼電器控制電路與相應PLC結合使用的功能和工作原理,都屬PLC基礎知識范圍。



            一、點動電路



            1.1功能介紹:

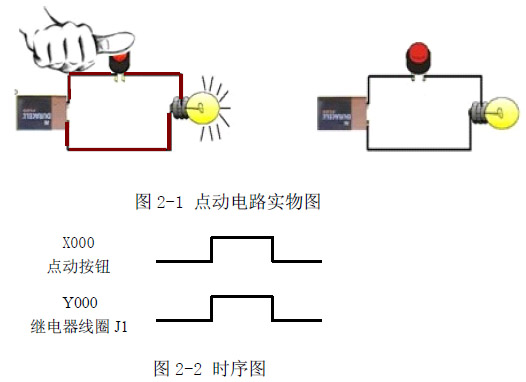

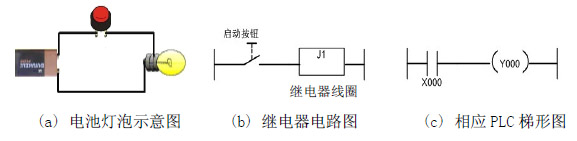

            顧名思義,點則動,松則不動,即按下按鈕開,松開按鈕停。

            PLC接地

            1.2工作原理:

            PLC接地

            二、帶停止的自動保持電路



            2.1功能介紹:

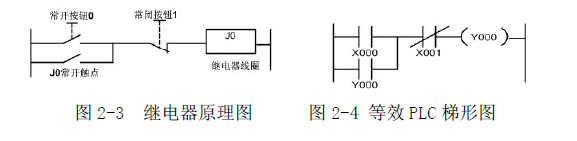

            PLC接地

            2.2 工作原理

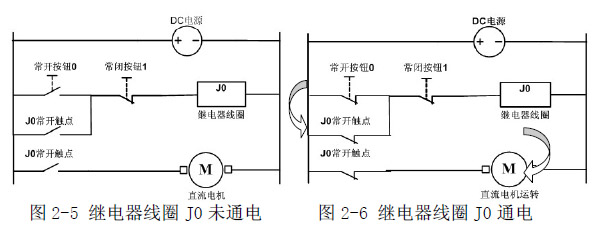

            開機,按下常開按鈕0,繼電器線圈J0 得電,J0 主觸點閉合,電機得電開機。同時J0 輔助觸點自鎖,電機繼續運行見圖2-6。停機,按下常閉按鈕1。繼電器線圈J0 失電,同時J0 輔助觸點斷開,電動機失電停機見圖2-5。

            2.3 電路應用

            下面我們給繼電器線圈未通電和通電前后作出的比較:


            PLC接地



            三、自保持互鎖電路


            3.1 功能介紹

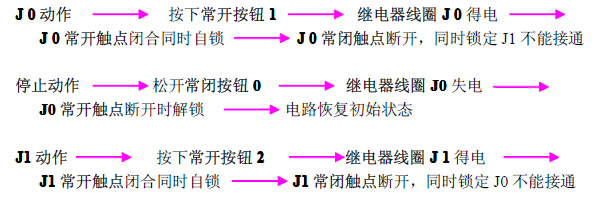

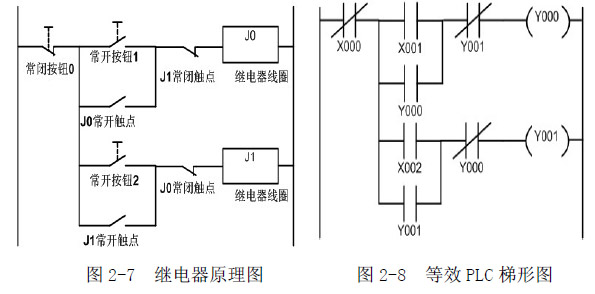

            一個停止開關,兩個啟動開關,以先動作的信號優先另一信號因受聯鎖作用,在停止信號未動作前用不會動作。

            PLC接地

            3.2 工作原理

            PLC接地

            3.3 電路應用

            此電路可作電機正反轉控制等。



            四、時間繼電器(又名延時繼電器)安全地或電源接地:



            PLC接地

            4.1 功能介紹

            當加入(或去掉)輸入的動作信號后,其輸出電路需經過規定的準確時間才產生跳躍式變化(或觸頭動作)的一種繼電器,時間繼電器按功能分為接通延時、斷開延時、瞬動延時等。

            下面著重研究延時接通繼電器的應用。

            PLC接地

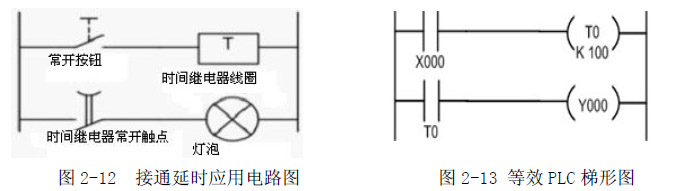

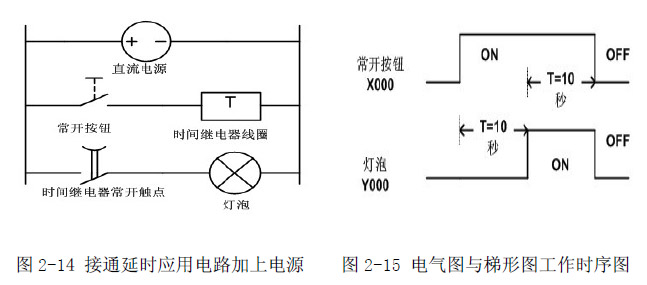

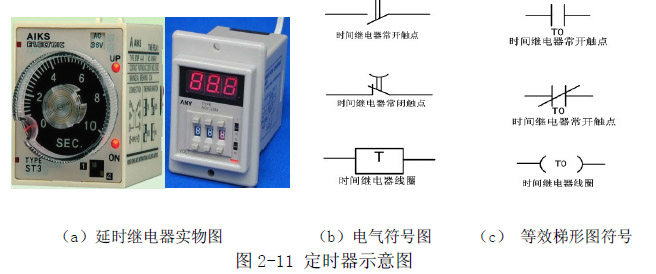

            圖2-12 為簡單的延時接通應用電路。為便于分析原理,在時間繼電器常開觸點上串聯一個燈泡,當然你也可以串聯其它負載,比如接觸器、固態繼電器等,圖2-13 為PLC 梯形圖的表達方式,原理圖與圖2-12 相同。為了分析動作流程,在接通延時應用電路中加上電源見圖2-14,此時延時繼電器并未工作。



            PLC接地

            假設延時繼電器預設時間為10 秒,按下常開按鈕,時間繼電器線圈得電并開始計時,10 秒后時間常開觸點閉合,同時燈泡得電點亮見圖2-16,直到松開常開按鈕,時間繼電器線圈失電,常開觸點恢復常開,此時再回到圖2-14 燈滅狀態。

            PLC接地

            五、計數器:


            PLC接地



            5.1 功能介紹



            通過傳動機構驅動計數元件,指示被測量累計(加法計數)或逆計(減法計數)值的器件,當數量達到預設值輸出接通或斷開信號。

            下面介紹一下加法計數應用。

            PLC接地

            5.2 接線說明

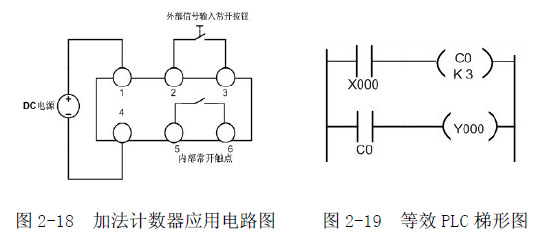

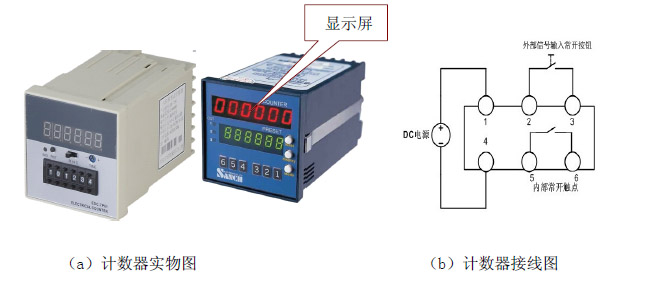

            圖2-18 中1、4 腳為電源輸入端,2、3 腳為信號輸入端,5、6 腳為內部常開觸點輸出端。

            5.3 工作原理

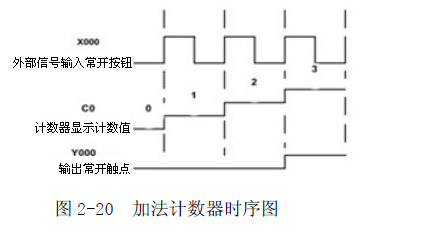

            按下和松開常開按鈕一次,計數器顯示窗口加一顯示,假設計數器預設值為3,當按下和松開常開按鈕數值到達3 次后,內部常開觸點閉合。

            PLC接地



            讓我們一起分享PLC無線通訊專家團隊的資料!



            【PLC無線通訊方案】西安達泰電子提供的PLC無線通訊終端經過十二年現場運行考驗,請加QQ598075900或致電18992829581索取資料:包括《西門子、三菱等品牌PLC與組態軟件的無線通訊方法》,《PLC與觸摸屏的無線通信實例》,《PLC與PLC之間數據無線傳輸的MODBUS程序》等。



            請到達泰電子官方網站http://www.hx-suit.com下載相關資料:



            【西安達泰提供】工業級遠距離無線數據終端



            【西安達泰提供】4~20mA無線模擬量信號傳輸器資料



            【西安達泰提供】點對點開關量無線IO傳輸器

            獲取第一手案例請關注【PLC無線通訊方案】
